Клейкая лента, используемая в производстве литиевых батарей.

основном используется для обработки и объединения сердечников аккумуляторов, защитных плат аккумуляторов, соединительных деталей аккумуляторов, этикеточной бумаги и т. д. в продукты, необходимые клиентам в процессе Battery PACK.

Типичные применения клейкой ленты:

Location Расположение	Tape name Название ленты	application приложение
Inside the cell Внутри клетки	Lithium battery termination tape Лента для подключения литиевой батареи	Bonding of termination parts within the cell Склеивание концевых частей внутри ячейки
Extreme Ear Tape Экстремальная ушная лента	Extreme ear bonding, wrapping protection Экстремальное прилегание к уху, защита от обертывания
Soft pack battery protective film Мягкая защитная пленка для аккумулятора	Protective battery for the process Защитный аккумулятор для процесса
Outside the battery core За пределами ядра батареи	Power insulation Blue film tape Силовая изоляция Синяя пленочная лента	Surface protection for square batteries Защита поверхности для квадратных батарей
	Expansion tape Расширительная лента	Cylindrical battery wrapping cushioning Цилиндрическая амортизирующая упаковка аккумулятора
	Single Side Kapton Tape Односторонняя каптоновая лента	Wrapping around the edges of the battery, wrapping around the terminals Обматываем края аккумулятора, обматываем клеммы
	Double Sided Flame Retardant Tape Двусторонняя огнестойкая лента	Adhering foam padding, etc Приклеивание пенопластовой прокладки и т. д.
	Thermal Conductive Silicone Pad Теплопроводящая силиконовая прокладка	thermal conductivity теплопроводность
	Black insulated heat shrink film Черная изоляционная термоусадочная пленка	Side panel insulation protection Защита изоляции боковой панели

1、 Каптоновая лента

Каптоновая лента используется для герметизации и защиты нижней изоляции, а также для связывания и фиксации стального корпуса литий-ионного аккумулятора, алюминиевого корпуса, цилиндрических элементов, пакетных элементов и упаковочных элементов аккумуляторной батареи.

P0105A Таблица характеристик изделия с каптоновой лентой

Test items Тестовые задания	Typical value Типичное значение	Unit Единица	Test method Метод испытания
color цвет	dark brown темно-коричневый	–	Visual inspection Визуальный осмотр
Type of glue Тип клея	Acrylate adhesive Акрилатный клей	–	–
base material thickness толщина основного материала	0.025	mm мм	ASTM D-3652 АСТМ Д-3652
Total thickness Общая толщина	0.05	mm мм	ASTM D-3652 АСТМ Д-3652
Peel strength（180°） Прочность на отслаивание ( 180 °)	7（2.8） 7（2,8）	N/inch（N/cm） Н/дюйм (Н/см)	ASTM D-3330 АСТМ Д-3330
Tensile strength Предел прочности	100（40）	N/inch（N/cm） Н/дюйм (Н/см)	ASTM D-3759 АСТМ Д-3759
elongation удлинение	45	%	ASTM D-3759 АСТМ Д-3759
Short term temperature Кратковременная температура	150	℃	GB∕T 32368-2015 ГБ/Т 32368-2015
Long term temperature Длительная температура	100	℃	GB∕T 32368-2015 ГБ/Т 32368-2015

2. Лента для подключения литиевой батареи .

Лента для заделки литиевой батареи покрыта уникальным акриловым или резиновым клеем, чувствительным к давлению, на полиэфирной пленке ПЭТ для защиты от электролитической коррозии. Он отличается высокой устойчивостью к электролиту, высокой адгезией, гибкостью, экологичностью и отсутствием галогенов. Кроме того, для облегчения отслеживания и отслеживания на производственной линии оконечная лента может быть преобразована в цифровую ленту. Это означает, что арабские цифры сначала печатаются на пленочной основе, а затем наносятся самоклеящийся клей.

Он специально разработан для защиты изоляции и крепления различных алюминиевых корпусов, стальных корпусов и аккумуляторных элементов, таких как литий/никель/кадмиевые. Может использоваться для склеивания и фиксации выводов положительных и отрицательных электродов, изоляции и защиты выводов электродов, герметизации кромок литиевых батарей и обеспечения высокой электроизоляции. Подходит для фиксации изоляционных частей аккумуляторных батарей.

P22022 Таблица характеристик продукта с концевой лентой для литиевой батареи

Test items Тестовые задания	Typical value Типичное значение	Unit Единица	Test method Метод испытания
Color Цвет	Grass green Трава зеленая	–	Visual inspection Визуальный осмотр
Type of glue Тип клея	Acrylic adhesive Акриловый клей	–	–
Base material Базовый материал	PET(0.016MM) ПЭТ (0,016 мм)	–	–
Total thickness Общая толщина	0.022	mm мм	ASTM D-3652 АСТМ Д-3652
Peel strength（180°） Прочность на отслаивание ( 180 °)	200-300	g/inch г/дюйм	ASTM D-1000 АСТМ Д-1000
Tensile strength Предел прочности	20	N/25mm Н/25 мм	ASTM D-1000 АСТМ Д-1000
Resistance of the electrolyte Сопротивление электролита	through через	/	GB/T 30776-2014 ГБ/Т 30776-2014
Long term service temperature Температура длительной эксплуатации	80	℃	GB∕T 32368-2015 ГБ/Т 32368-2015
Short term service temperature Кратковременная рабочая температура	120	℃	GB∕T 32368-2015 ГБ/Т 32368-2015

3. Силовая изоляционная синяя пленочная лента.

With the rise of power batteries, the emergence of double-layer protective films for power has also come into being. It is obvious that the protective film originally used for pouch batteries can no longer meet the technological developments and advancements in power battery packaging. As a result, double-layer blue films have appeared on the historical stage along with the times.
С появлением аккумуляторов появились и двухслойные защитные пленки для электропитания. Очевидно, что защитная пленка, первоначально использовавшаяся для аккумуляторов-пакетиков, больше не может соответствовать технологическим разработкам и достижениям в области упаковки аккумуляторов. В результате на исторической сцене вместе со временем появились двухслойные синие пленки.

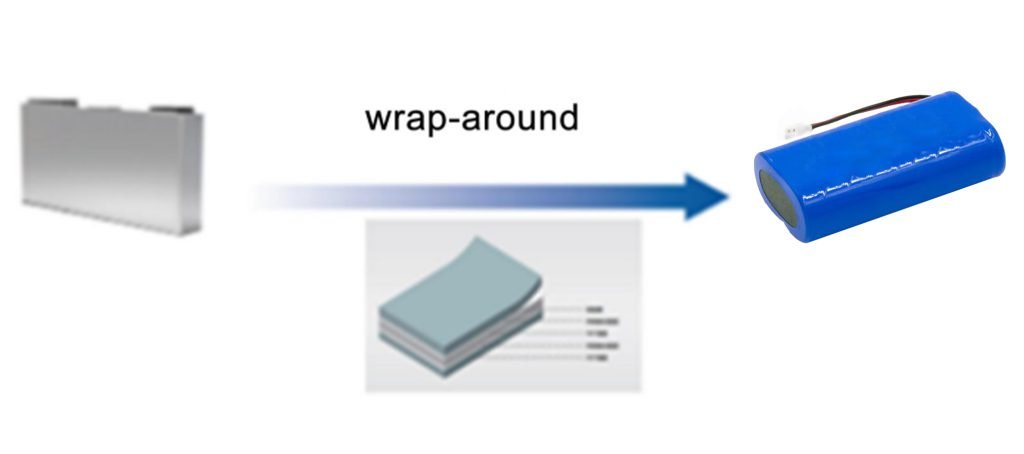

Силовая изоляционная лента из синей пленки состоит из двухслойной подложки из ПЭТ, покрытой акриловым клеем, которая служит одновременно защитой внешнего вида и изоляцией во время сборки упаковки. Он обладает превосходными электрическими и механическими свойствами пленки, а также обеспечивает стабильность и хорошую адгезию. Двухслойная композитная подложка мягкая, предотвращает скручивание при сгибании и склеивании, не оставляет следов, обладает высокой устойчивостью к проколу, проникновению и высоким температурам. Он соответствует требованиям к производительности для упаковки аккумуляторных батарей.

Эксплуатационные характеристики силовой изоляционной ленты из синей пленки:

Items Предметы​	Unit Единица	P75110	P7580	P75110-1
color цвет	–	blue синий	blue синий	blue синий
Type of glue Тип клея	–	Acrylic Акрил	Acrylic Акрил	Acrylic Акрил
base material основной материал	–	PET	PET	PET
Total thickness Общая толщина	um хм	110±5	80±5	110±5
Peel strength（180°） Прочность на отслаивание (180°)	g/25mm г/25 мм	≥10	≥12	≥15
tensile strength предел прочности	MPa МПа	≥150	≥100	≥150
Breakdown voltage Напряжение пробоя	KV	AC>2.23	AC>2.23	AC>2.23
breakdown voltage напряжение пробоя	KV	DC>3.15	DC>3.15	DC>3.15
insulation resistance сопротивление изоляции	Ω	≥200	≥200	≥200
environment protection  защита окружающей среды	–	Pass Проходить	Pass Проходить	Pass Проходить
Temperature resistance Температурная устойчивость	℃	100-130	100-130	100-130

4. Мягкая защитная пленка для аккумулятора.

Защитная пленка для аккумуляторов в мягкой упаковке, также известная как технологическая защитная пленка, изготовлена ​​из прозрачной пленки ПЭТ или БОПП, обработанной коронным разрядом. Затем он покрывается специальным самоклеящимся клеем различных цветов и подвергается сушке горячим воздухом. Он термостойкий, обладает высокой клейкостью, не оставляет следов при удалении, не выгорает, обладает отличным светопропусканием, хорошей жесткостью и легко высекается. Защитная пленка используется для защиты мягких аккумуляторов в процессе производства. Поскольку литиевые батареи требуют высокой чистоты, технологические требования к защитным пленкам также относительно высоки. Защитная пленка должна обладать низкой статичностью, высокой адгезией и устойчивостью к высоким температурам, не оставляя следов клея. Также необходимо сохранять работоспособность при различных видах использования, не допуская скручивания, потери или прилипания этикеток. Первоначально прозрачные защитные пленки было трудно идентифицировать, но после усовершенствований их часто стали делать синими.

Эксплуатационные характеристики мягкой защитной пленки для аккумуляторов

Items Предметы​	Unit Единица	P4055B	P4055T	P4575B	P4555B	P4555T
color цвет	–	Blue Синий	Transparent Прозрачный	Blue Синий	Blue Синий	Transparent Прозрачный
Type of glue Тип клея	–	Acrylic Акрил	Acrylic Акрил	Acrylic Акрил	Acrylic Акрил	Acrylic Акрил
base material основной материал	–	PET	PET	BOPP	BOPP	BOPP
Total thickness Общая толщина	um хм	55±5	55±5	75±5	55±5	55±5
Peel strength（180°） Прочность на отслаивание (180°)	g/25mm г/25 мм	0.08±0.02 0,08±0,02	0.08±0.02 0,08±0,02	0.15±0.02 0,15±0,02	0.08±0.02 0,08±0,02	0.08±0.02 0,08±0,02
Tensile strength Предел прочности	MPa МПа	≥100	≥100	≥100	≥80	≥80
Temperature resistance  Температурная устойчивость	℃	100-130	100-130	100-120	100-120	100-120
Environment protection Защита окружающей среды	–	PASS	PASS	PASS	PASS	PASS

5. Двусторонняя огнестойкая лента.

Огнестойкая двусторонняя клейкая лента изготовлена ​​из хлопчатобумажной бумаги/ПЭТ в качестве основы, покрыта с обеих сторон огнестойким акриловым самоклеящимся клеем или изготовлена ​​из огнестойкой клейкой ленты без подложки с использованием огнестойкого клея. . Он обладает высокой огнестойкостью, огнестойкостью, сильной адгезией, хорошей липкостью и отличным сцеплением с различными материалами. В основном он используется для склеивания таких компонентов, как пенопластовые прокладки в литиевых аккумуляторах.

Таблица технических характеристик огнезащитной ленты

Test items Тестовые задания	Test method Метод испытания	Unit Единица	P3110F
Color Цвет	Visual inspection Визуальный осмотр	–	White Белый
Type of glue Тип клея	–	–	Flame retardant acrylic adhesive Огнестойкий акриловый клей.
Release material Релизный материал	–	–	Release paper Выпуск бумаги
Base material Базовый материал	–	–	TISSUE
Total thickness Общая толщина	ASTM D-3652 АСТМ Д-3652	mm мм	0.10
Flame retardant standards Стандарты огнестойкости	UL94	N/A Н/Д	VTM-0
180°Peel strength（SUS，20min） 180 ° Сила отслаивания ( SUS , 20 минут )	GB/T2792-2014 ГБ/Т2792-2014	N/inch Н/дюйм	10
Static shear force Статическая поперечная сила （24mm*24mm）1000g，5.76cm2 （ 24 мм*24 мм ） 1000 г , 5,76 см2	GB/T4851-2014 ГБ/Т4851-2014	min мин	≥30
Long term temperature resistance Долговременная термостойкость	GB∕T 4851-2014 ГБ/Т 4851-2014	℃	80
Short term temperature resistance Кратковременная термостойкость	GB∕T 4851-2014 ГБ/Т 4851-2014	℃	120

6. Изоляционная лента для термопресса на боковой пластине .

Изоляционная лента термопресса боковой пластины представляет собой ленту с огнестойким эпоксидным клеем горячего отверждения, нанесенным на одну сторону ПЭТ-пленки. Изоляционная пленка термопресса боковой пластины представляет собой одностороннюю термоплавкую ленту. Эпоксидный клей представляет собой термореактивный конструкционный клей с отличной огнестойкостью. После горячего отверждения он обладает превосходной прочностью на отслаивание и устойчивостью к высоким температурам, а также обладает хорошими изоляционными характеристиками. При горячем прессовании он служит для изоляции аккумулятора от внешней оболочки аккумуляторного блока. Он обладает превосходной прочностью сцепления, устойчивостью к высоким температурам и устойчивостью к растрескиванию.

Характеристики изоляционной ленты термопресса боковой пластины P55080BE

Items Предметы​	Typical value Типичное значение	Unit Единица	Test method Метод испытания
Color Цвет	translucent полупрозрачный	–	Visual inspection Визуальный осмотр
Type of glue Тип клея	epoxy glue эпоксидный клей	–	–
Base material Базовый материал	Polyester film Полиэфирная пленка	–	–
Substrate thickness Толщина подложки	0.05	mm мм	ASTM D-3652 АСТМ Д-3652
Total thickness Общая толщина	0.08	mm мм	ASTM D-3652 АСТМ Д-3652
Peel strength（180°） Прочность на отслаивание (180°)	≥1	N/mm Н/мм	ASTM D-1000 АСТМ Д-1000
water absorption водопоглощение	≦2.0 ≦2,0	%	IPC-TM650
surface resistance поверхностное сопротивление	≥1010 ≥10 10	Ω	IPC-TM650
Volume resistance Объемное сопротивление	≥1012 ≥10 12	Ω.Cm Ом.см	IPC-TM650
PET relative dielectric constant (50HZ) Относительная диэлектрическая проницаемость ПЭТ (50 Гц)	3.1	–	GB/T13541-92 ГБ/Т13541-92
Dielectric loss factor (50HZ) Коэффициент диэлектрических потерь (50 Гц)	2.8*10-3 2,8*10 -3	–	GB/T13541-92 ГБ/Т13541-92
PET power frequency electrical strength Электрическая прочность ПЭТ промышленной частоты	250	V/um В/мкм	IEC 0674-3-2:1992 МЭК 0674-3-2:1992
Thermal shrinkage Термическая усадка	MD≤1.3 МД≤1,3 TD≤0.5 ТД≤0,5	%	ASTM-D-1204
flame retardant огнестойкий	VTM-0	–	UL94

7. Теплопроводящая силиконовая прокладка.

Основная цель термосиликоновых прокладок на батареях — улучшить теплопроводность и способствовать охлаждению батареи. Во время работы аккумуляторы выделяют тепло, и если это тепло не рассеивается эффективно, это может повлиять на производительность и срок службы аккумулятора. Термосиликоновые прокладки могут заполнить зазор между аккумулятором и теплоотводящими компонентами и облегчить передачу тепла от аккумулятора к радиатору или распределителю тепла. Это эффективно снижает рабочую температуру аккумулятора, повышая его эффективность и стабильность. Это особенно важно для батарей, работающих в условиях высокой мощности и высоких температур, поскольку помогает уменьшить повреждения, вызванные перегревом, и продлевает срок службы батареи.

Термопрокладки обладают определенной гибкостью, отличной изоляцией, сжимаемостью и естественной адгезией к поверхности. Они могут удовлетворить требования к теплопередаче между нагревательными и охлаждающими компонентами, а также обеспечить амортизацию, изоляцию и герметизацию. Они могут удовлетворить проектные требования по миниатюризации и утончению оборудования, что делает их очень универсальным и практичным новым материалом. Они широко используются в электронных и электротехнических изделиях.

Таблица характеристик продукта Thermal Pad P82300

Items Предметы​	Unit Единица	Testing standards Стандарты тестирования	Technical indicators Технические индикаторы
Density Плотность	g.cm-3 г.см-3	GB/T 6343-2009 ГБ/Т 6343-2009	3.0±0.1 3,0±0,1
Flame retardancy Огнестойкость	/	UL94-2013	V-0
Dielectric strength Диэлектрическая прочность	kV/mm кВ/мм	ASTM D149-09 АСТМ Д149-09	≥ 16
Volume resistivity Объемное сопротивление	Ω·cm Ом·см	ASTM D257- 14 АСТМ Д257-14	≥ 1.0*1014 ≥ 1,0*1014
Thermal conductivity Теплопроводность	W/(m·K) Вт/(м·К)	ASTM D5470- 12 АСТМ Д5470-12	≥3.0 ≥3,0
Environment protection Защита окружающей среды	/	RoHS РоХС	PASS

8. Расширяющаяся лента .

Расширяющаяся лента изготовлена ​​с использованием модифицированной пленки ТПУ в качестве подложки, покрытой устойчивым к электролитам клеем, чувствительным к давлению. Он специально разработан для испытаний на раздавливание литиевых батарей и служит в качестве ленты для растворения/расширения. Он используется в конце высокоскоростной обмотки аккумулятора для замены традиционных концевых лент.

Принцип заключается в следующем: после того, как аккумуляторный элемент заключен в корпус, в условиях высокой температуры и электролита, объем расширяющейся ленты увеличивается примерно на 150-200%, заполняя зазор между внутренним элементом и внешней оболочкой. Это уменьшает движение электролита в вибрирующих средах, предотвращая короткие замыкания. Он имеет высокую скорость расширения и адгезию и в основном используется в отраслях с вибрацией, например, в электроинструментах.

Таблица производительности расширяющейся ленты.

items предметы	Unit Единица	P7645	P7645T
color цвет	–	Milk white Молочно-белый	Milk white Молочно-белый
Type of glue Тип клея	–	Anti electrolyte pressure-sensitive adhesive Антиэлектролитный клей, чувствительный к давлению	Anti electrolyte pressure-sensitive adhesive Антиэлектролитный клей, чувствительный к давлению
base material основной материал	–	OPS	TPU
Total thickness Общая толщина	um хм	45±5	45±5
Peel strength（180°） Прочность на отслаивание (180°)	g/25mm г/25 мм	0.3-1.5	0.3-1.5
Tensile strength Предел прочности	MPa МПа	70±10	70±10
Elongation rate  Скорость удлинения	%	70-90	70-90
Environment protection Защита окружающей среды	–	Pass Проходить	Pass Проходить
Volume expansion rate  Скорость расширения объема (85℃/4h) (85 ℃ /4 часа)	%	250	250
